एयर-कूलिंग प्लानेटरी बल मिल
आवेदन
क्रायोजेनिक प्लानेटरी बल मिल मुख्यतया सामग्रीहरू द्वारा अनुरोध गरिएको कम-तापमानको अवस्थामा अल्ट्राफाइन ग्राइन्डिङमा लागू गरिन्छ। तरल नाइट्रोजन शीतलनको कृत्रिम इंजेक्शनको तुलनामा, चिसो-हावा ग्रहीय बल मिल सञ्चालन गर्न धेरै सजिलो र अधिक सुविधाजनक छ, यो लागत-बचत पनि छ, र कम-ऊर्जा खपत हुन्छ।
भिडियो
परिचय
क्रायोजेनिक प्लानेटरी बल मिल प्लानेटरी मिल र रेफ्रिजरेसन उपकरणको संयोजन हो। धेरैजसो सामग्रीहरू घर्षण वा एक्जोथर्मिक प्रतिक्रियाको कारणले उच्च-गतिको ग्राइन्डिङको समयमा तताइनेछ, जसले सामग्रीको भौतिक र रासायनिक गुणहरूमा परिवर्तन ल्याउन सक्छ र नकारात्मक ग्राइन्डिङ प्रभाव उत्पन्न गर्न सक्छ। कम तापक्रमको प्लानेटरी बल मिल मुख्यतया सामग्री ग्राइन्डिङ प्रक्रियामा प्रयोग गरिन्छ जसलाई कडा तापक्रम नियन्त्रण आवश्यक पर्दछ।
काम सिद्धान्त
क्रायोजेनिक प्लानेटरी बल मिलमा एउटा टर्नटेबलमा चारवटा बल ग्राइन्डिङ ट्याङ्कहरू जडान गरिएका हुन्छन्। टर्नटेबल घुम्दा, ट्याङ्कको अक्षले ग्रहीय चालहरू बनाउँछ र ट्याङ्कमा रहेका बलहरूले उच्च गतिको चालमा नमूनाहरू पिस्छन् र मिसाउँछन्। उत्पादनले विभिन्न सामग्री र ग्र्यानुलारिटीका विभिन्न उत्पादनहरूलाई सुख्खा वा भिजेको विधिहरू प्रयोग गरेर तोड्न र मिश्रण गर्न सक्छ। ग्राउन्ड पाउडरको न्यूनतम ग्र्यानुलारिटी ०.१ मिमी जति सानो हुन सक्छ।
सुविधा/लाभ

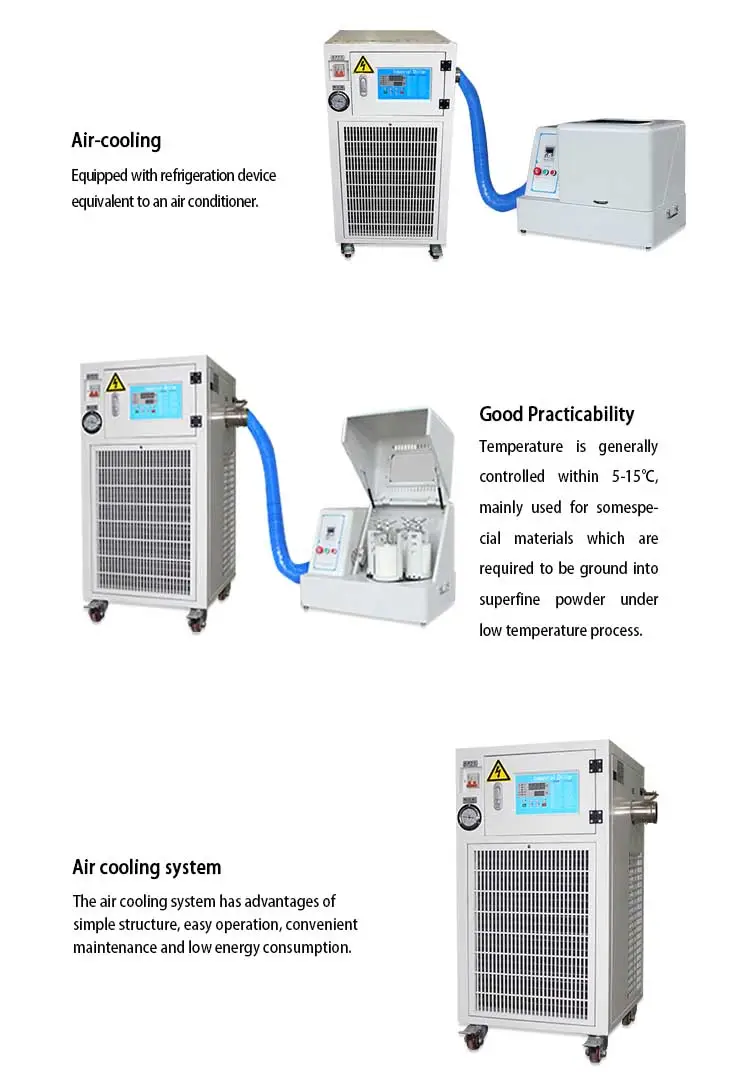

क्रायोजेनिक (कम-तापमान नियन्त्रण) ग्रहीय बल मिल ग्रहीय मिल र एयर-कूलिंग उपकरणको संयोजन हो। एयर-कूलिंग उपकरणमा एयर-कन्डिसनिङ कम्प्रेस्ड रेफ्रिजरेसन सिद्धान्त लागू गरिन्छ। ग्राइन्डिङबाट उत्पन्न हुने तापलाई एयर कूलिंग ग्यास चक्रद्वारा द्रुत रूपमा हटाउन सकिन्छ। परिवेशको तापक्रमको भिन्नता अनुसार, बल-मिलिङ ठाउँको तापक्रम ५-१५ डिग्री सेल्सियस भित्र नियन्त्रण गर्न सकिन्छ। यस प्रकारको बल मिल मुख्यतया कम-तापमान प्रविधिको सामग्री आवश्यकताहरू अन्तर्गत अल्ट्रा-फाइन ग्राइन्डिङको लागि प्रयोग गरिन्छ। एयर-कूलिंग उपकरणमा सरल संरचना, सुविधाजनक सञ्चालन, सुविधाजनक मर्मतसम्भार र कम ऊर्जा खपतका फाइदाहरू छन्।
१. कम तापक्रममा अल्ट्रा-फाइन ग्राइन्डिङ आवश्यक पर्ने सामग्रीहरूको लागि उपयुक्त।
२. सरल संरचना।
३. सजिलो सञ्चालन।
४. सुविधाजनक मर्मतसम्भार।
५. कम ऊर्जा खपत।
डाटा पाना
टेन्कन प्लानेटरी बल मिलको प्राविधिक डेटा पाना
| ड्राइभ विधि | गियर ड्राइव |
| अपरेसन मोड | प्रत्येक पिस्नको लागि दुई वा चार मिल जारहरू प्रयोग गर्न सकिन्छ। |
| सामग्रीहरूको लागि अधिकतम क्षमता | प्रत्येक जारको भोल्युमको १/३ भन्दा कम कुल अधिकतम क्षमता: कुल जार भोल्युमको १/३ भन्दा कम |
| फिड आकार | नरम र खस्ता सामग्रीहरू ≤ 10mm अन्य कडा सामग्रीहरू ≤ 3mm |
| आउटपुट ग्र्यानुलारिटी | सबैभन्दा सानो ग्र्यानुलारिटी ०.१μm सम्म प्राप्त गर्न सकिन्छ |
| परिक्रमा गति अनुपात | 1:02 |
| अधिकतम निरन्तर सञ्चालन समय | 72 घण्टामा |
| उपलब्ध मिल जारका सामग्रीहरू | ३०४ स्टेनलेस स्टील, ३१६ लिटर स्टेनलेस स्टील, जिरकोनिया, नायलन, पु, एल्युमिना सिरेमिक (कोरुन्डम), पीटीएफई, एगेट, टंगस्टन कार्बाइड |
टिप्पणीहरू: क्रायोजेनिक प्लानेटरी बल मिल भनेको प्लानेटरी बल मिल र एयर-कूलिंग उपकरणको संयोजन हो, जसलाई ठाडो प्लानेटरी बल मिल, तेर्सो प्लानेटरी बल मिल, पूर्ण-दिशात्मक प्लानेटरी बल मिलले सुसज्जित गर्न सकिन्छ।
तालिका १ क्रायोजेनिक प्लानेटरी बल मिलको लागि प्राविधिक प्यारामिटरहरू
| मोडेल सं | भोल्टेज | पावर | परिक्रमा गति | हल्ला |
| XQM-1(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 220V-50Hz | 0.75KW | १२००-२70०० आरपीएम | 60db भन्दा कम |
| XQM-2(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 220V-50Hz | 0.75KW | १२००-२70०० आरपीएम | 60db भन्दा कम |
| XQM-4(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 220V-50Hz | 0.75KW | १२००-२70०० आरपीएम | 60db भन्दा कम |
| XQM-6(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 220V-50Hz | 0.75KW | १२००-२70०० आरपीएम | 60db भन्दा कम |
| XQM-8(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 220V-50Hz | 1.5KW | १२००-२70०० आरपीएम | 60db भन्दा कम |
| XQM-10(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 220V-50Hz | 1.5KW | १२००-२70०० आरपीएम | 60db भन्दा कम |
| XQM-12(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 220V-50Hz | 1.5KW | १२००-२70०० आरपीएम | 60db भन्दा कम |
| XQM-20(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 380V-50Hz | 4.0KW | १२००-२50०० आरपीएम | 65db भन्दा कम |
| XQM-40(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 380V-50Hz | 5.5KW | १२००-२40०० आरपीएम | 68db भन्दा कम |
| XQM-60(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 380V-50Hz | 7.5KW | १२००-२40०० आरपीएम | 68db भन्दा कम |
| XQM-100(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | 380V-50Hz | 11KW | १२००-२40०० आरपीएम | 68db भन्दा कम |
तालिका १ क्रायोजेनिक प्लानेटरी बल मिलको लागि प्राविधिक प्यारामिटरहरू
| मोडेल सं | गति नियन्त्रण | नेट वजन | नेट आयामहरू |
| XQM-1(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 93kgs | 750 * 470 * 564mm |
| XQM-2(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 93kgs | 750 * 470 * 564mm |
| XQM-4(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 93kgs | 750 * 470 * 564mm |
| XQM-6(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 93kgs | 750 * 470 * 564mm |
| XQM-8(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 150kgs | 900 * 600 * 640mm |
| XQM-10(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 150kgs | 900 * 600 * 640mm |
| XQM-12(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 150kgs | 900 * 600 * 640mm |
| XQM-20(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 330kgs | 1200 * 750 * 920mm |
| XQM-40(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 468kgs | 1400 * 850 * 1160mm |
| XQM-60(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 900kgs | 1600 * 990 * 1250mm |
| XQM-100(C) को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | फ्रिक्वेन्सी नियन्त्रण | 1250kgs | 1750 * 1140 * 1330mm |
